Nabíječka iMAX B6 a její oprava

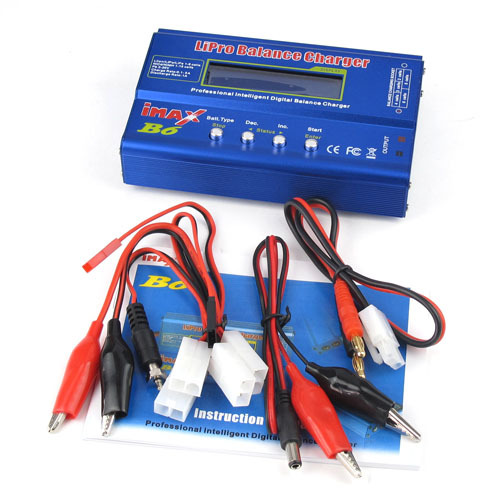

Tento článek vám možná pomůže, pokud jste si jako já objednali tuto nabíječku iMax B6 ze světové továrny na cokoliv zvané Čína a najednou vám přestala premávat.

Imax B6 repair

Nabíječka samotná je, řekl bych dobrá. Samozřejmě má nějaké ty vady, které jsou vykoupené cenou. Například někdo na rcmanii píše, že je nepřesná atd. Já jsem ji tedy neměřil, ale zdá se mi dobrá a kdo se v tom chce šťourat, může si ji zkalibrovat.

Ve stručnosti se to dělá takto:

  1. změřte si přesným voltmetrem napětí baterie
  2. připojte ji na nabíječku
  3. podržte tlačítka START/ENTER a DEC/-
  4. připojte ke zdroji, tlačítka držíme až se zobrazí servisní menu, kde vidíme voltáž připojené baterie
  5. nepřesnou voltáž nastavíme na tu, kterou jsme si naměřili voltmetrem tlačítkama DEC/- nebo INC/+
  6. uložíme tlačítkem START/ENTER
  7. nabíječka by se měla restartovat a měřit přesně

Musím ale říct, že jsem ji jednoho krásného dne zapnul a po připojení baterie a zapnutí mi začala hlásit chybu ve smyslu špatného zapojení baterie. To bylo samozřejmě správné, protože se ani špatně zapojit nedá, akorát přepólovat ty hlavní silové konektory + a – a proti tomu má nabíječka ochranu. Po přečtení strýčka Googla bylo tedy podezření na studeňák. A zde je tedy výsledek opravy:

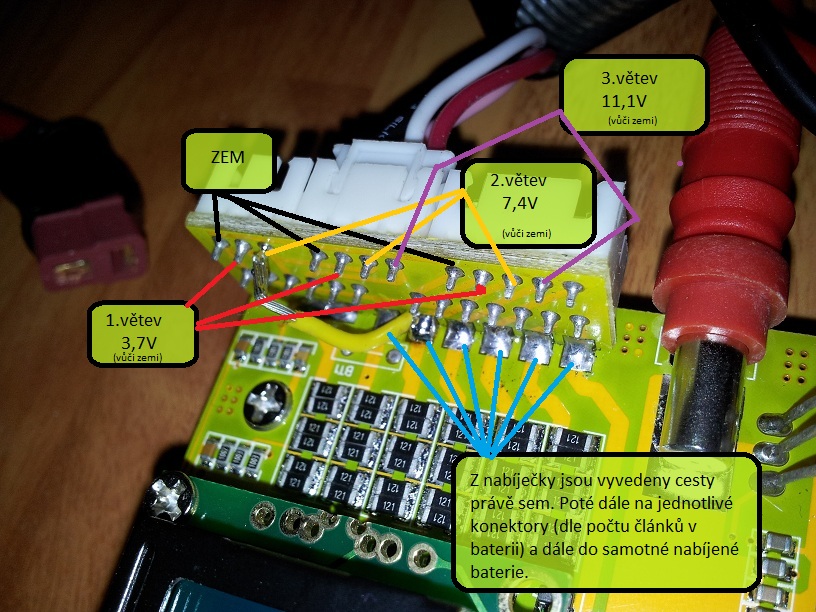

20121214_150615



Dole vidíte (modrou barvou) šest cest, zleva je zem a poté jednotlivé větve po 3,7V. Zkuste si změřit kontakt mezi jednotlivými větvemi a konektory. Pokud někde není kontakt, máte chybu jako u mne. Tedy na druhé větvi (3tí pin zleva). Po propojení je zas vše OK.

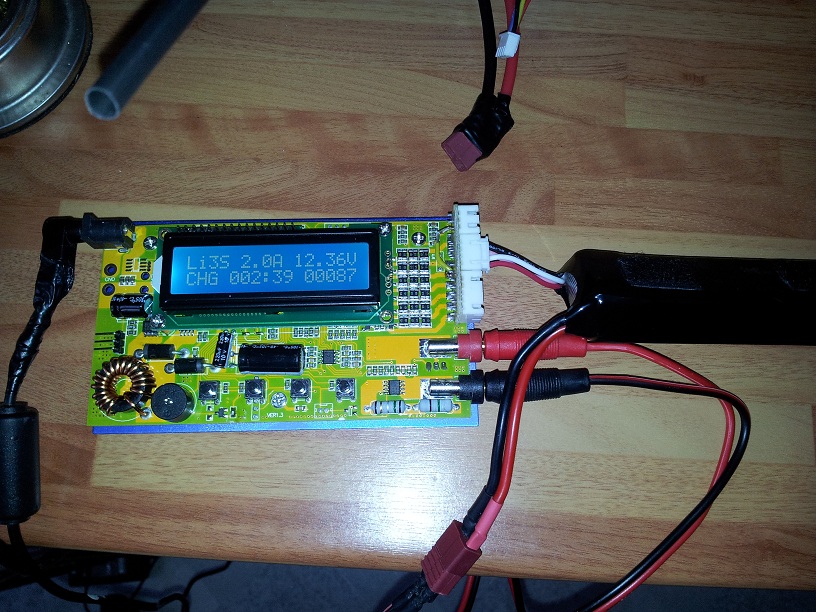

20121214_150744
