Výměna osy motoru (repase)

Pokud jste amatéři jako já, nebo jste neměli takovéto návody, kterými předejdete začátečnickým chybám, zřejmě jste už párkrát se strojem při testování spadli. No minimálně se vám to určitě stane, ale nechci vás od stavby odradit. Mně se to stalo několikrát a i kdy, že to byly pády z několika metrů, byly tyto nárazy i tak dost tvrdé.

Vyosily se mi osičky. No a to potom dělá moc nepěkný čurbes v pilotování. Prakticky se s takovým strojem nedá bezpečně létat. Nejprve jsem to řešil výměnou motorů (z rctimer.com jeden za 10$). No levnějším řešením je výměna jen těchto špatných os. Na ebay.com se dá sehnat 10 osiček za cca 10$. Pokud máte stejné motory jako já (850KV z rctimer), tak hledejte na ebay spojení ,,shaft 3,17″.  Tyto osy jsem sehnal o 5mm kratší, než originál. Zato jsem rád, protože nejenom, že by stroj díky tomu měl mít lepší stabilitu, ale navíc při kratší ose bude stroj při příštím případném pádu méně náchylný na její ohnutí. Samozřejmě je pak nutné vyměnit osy u všech motorů, aby výška vrtulí byla stejná.

Zde je proces výměny:

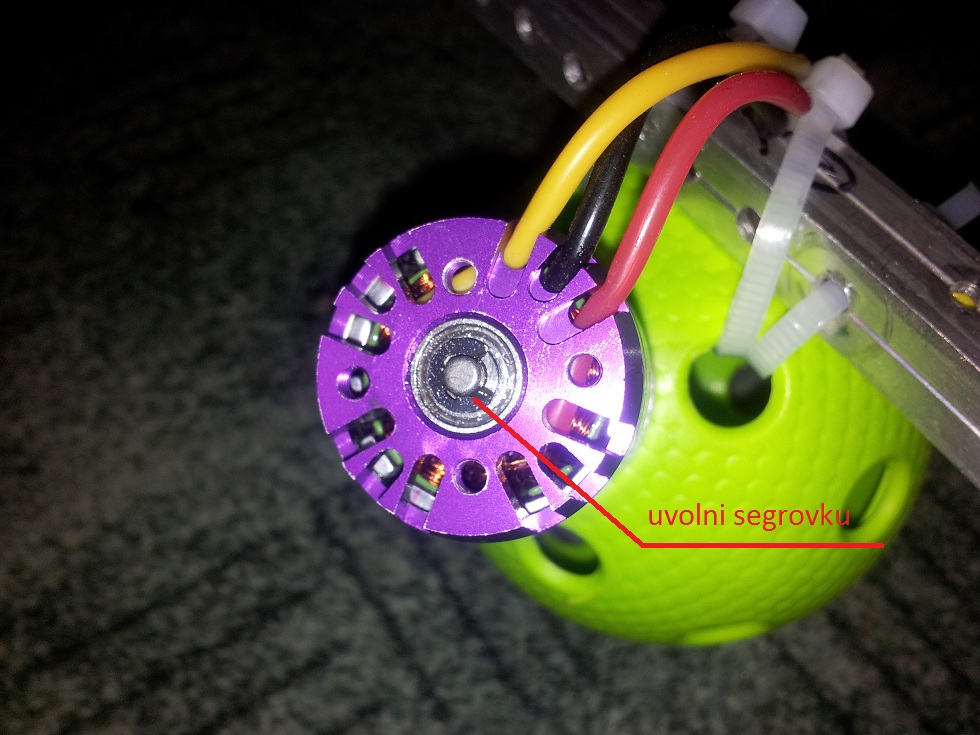

20130110_155829

  1. uvolni segrovku zespoda motoru
  2. vyšroubuj červíka (pojistku) – je zapotřebí malý šroubováček – hvězdička!
  3. rukou sundej rotor ze statoru (jde trochu stěží kvůli magnetům)
  4. na svěráku kladivem vytluč starou osu
  5. pokud to už nepůjde, přilož ze shora novou osu a tou vytluč starou
  6. spodek osy (která přijde do statoru) namaž vazelínou
  7. zpět zkompletovat – hotovo

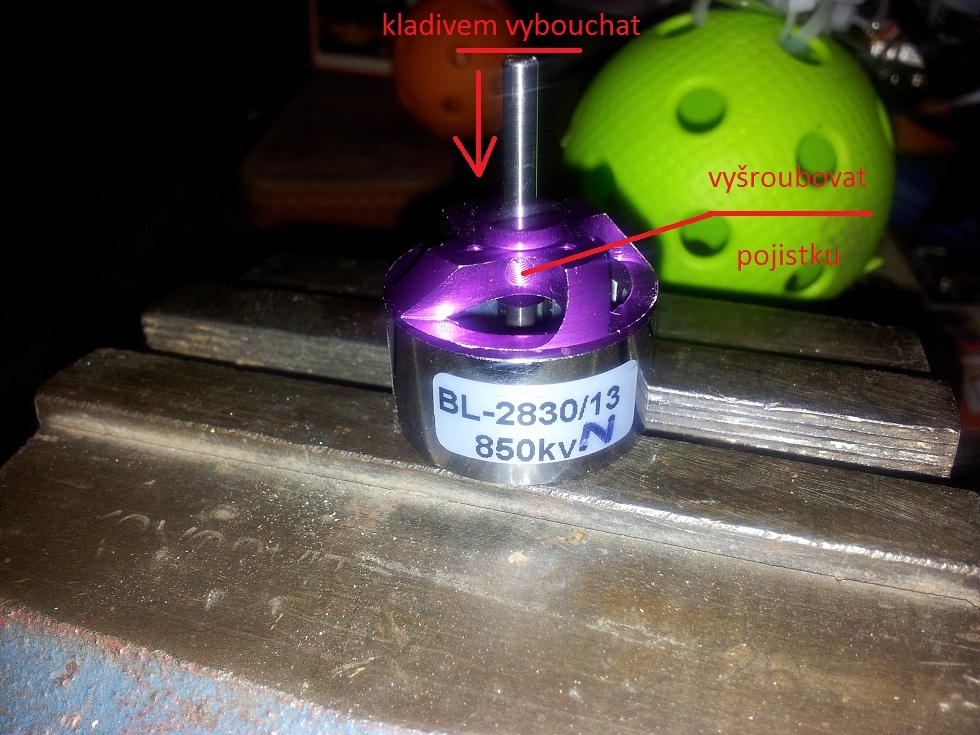

20130110_155158 Určitě se to vyplatí, než kupovat nové a nové motory. Navíc i tak, pokud nepotřebujete osu vyměnit je dobré je zkrátit z důvodů již zmíněných. Enjoy 🙂

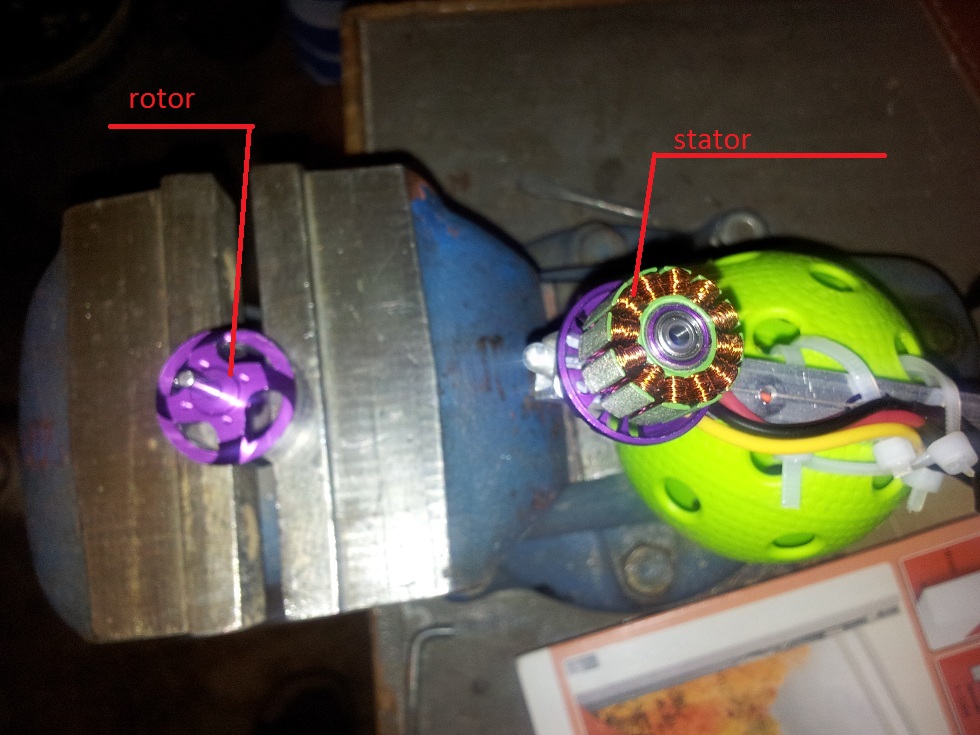

stator vs rotor
