Nahrávání ...Přeprogramování G-OSD [20$] na CL-OSD (Home Arrow)

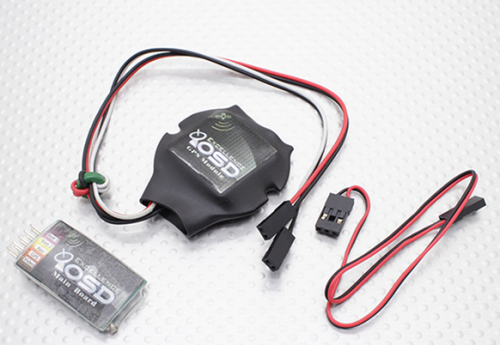

Rád bych se podělil o návod na přeprogramování G-OSD (mini OSD) tak, aby jsme viděli šipku k domácí pozici. V členitém terénu ji jistě každý ocení. Samotné OSD se dá v akci na HK sehnat za pouhých 20$ + je třeba programátor třeba z ebay (3$). OSD bych vytýkal snad jen vyšší váhu GPS antény.

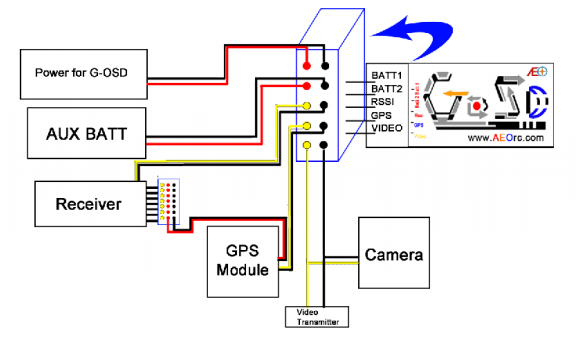

Samotné zapojení OSD je standardní, takže jen přidávám obrázek přímo z návodu kdyby někdo tápal. Zajímavé na OSD je, že za tuto cenu podporuje i RSSI vstup. Pokud má na palubě váš přijímač i RSSI výstup, můžete v obraze sledovat i sílu vašeho signálu, místo klasické telemetrie. To je velice užitečná věc. Bohužel klasický Turnigy 9x přijímač tento výstup nemá, ale dá se dopájet, ale o tom třeba někdy příště. Jen bych chtěl upozornit, že i když main board OSD může být napájen klasicky z 3S baterie, GPS anténa rozhodně ne. Ta je dělaná jen na 5V!

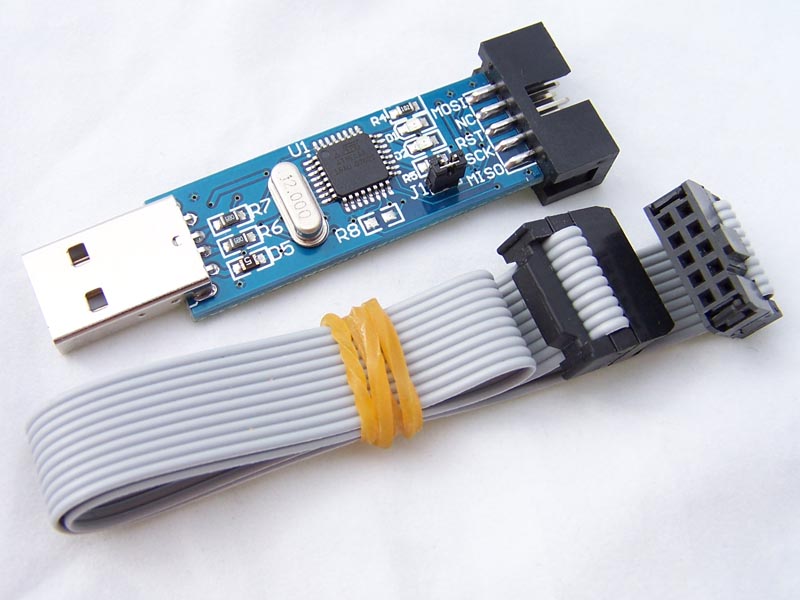

K přeprogramování budeme potřebovat tedy zmíněný USB AVR programátor. Ten potřebujeme spojit s OSD. Na OSD ale není příslušný konektor, tudíž máte 2 možnosti. Buďto si ho sbastlit anebo odstranit na kabelu od programátoru jeden konektor a drátky po jednom k OSD dočasně připájet, což se mi zdá jako nejschůdnější cesta

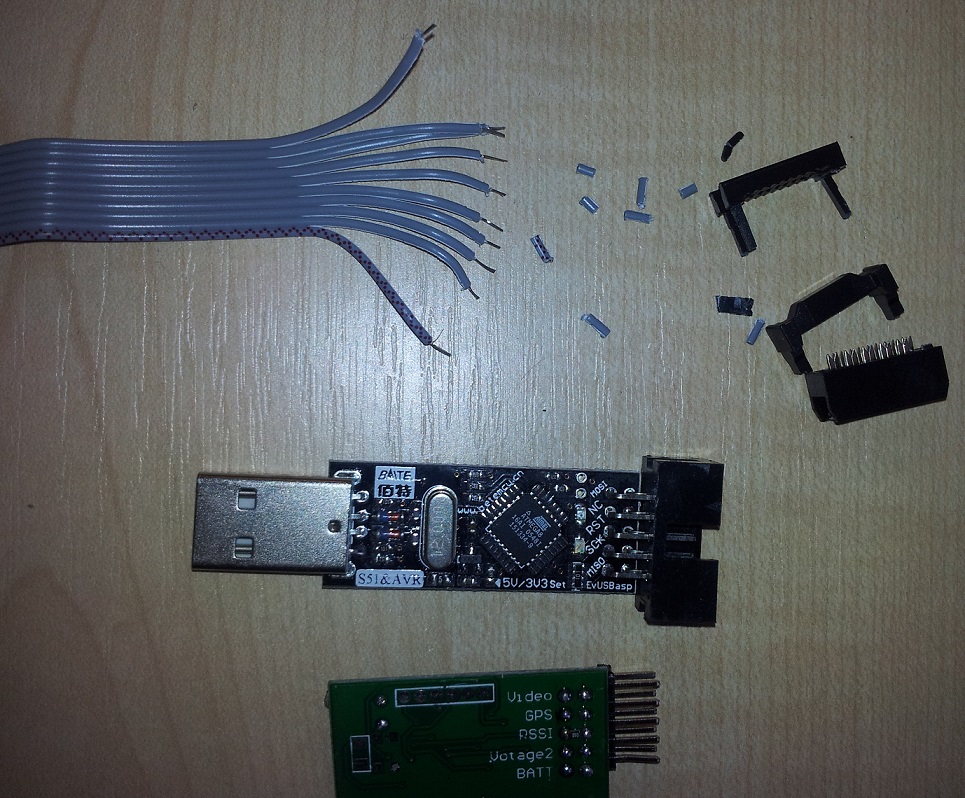

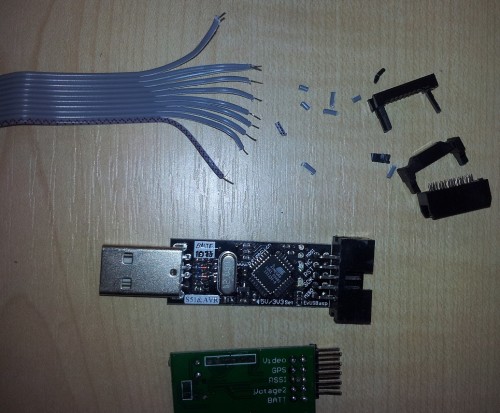

Po odstranění konektoru by tedy kabel měl vypadat nějak takto:

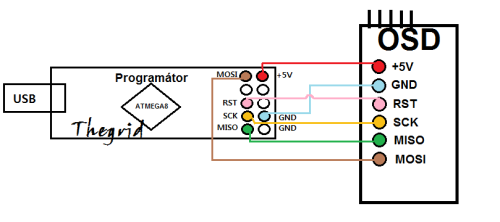

Nyní připájíme konce kabelu přímo na plošky OSD. Na programátoru jsou vývody přímo označeny, na OSD tomu tak není a tak přikládám schéma, dle kterého můžete zapojovat:

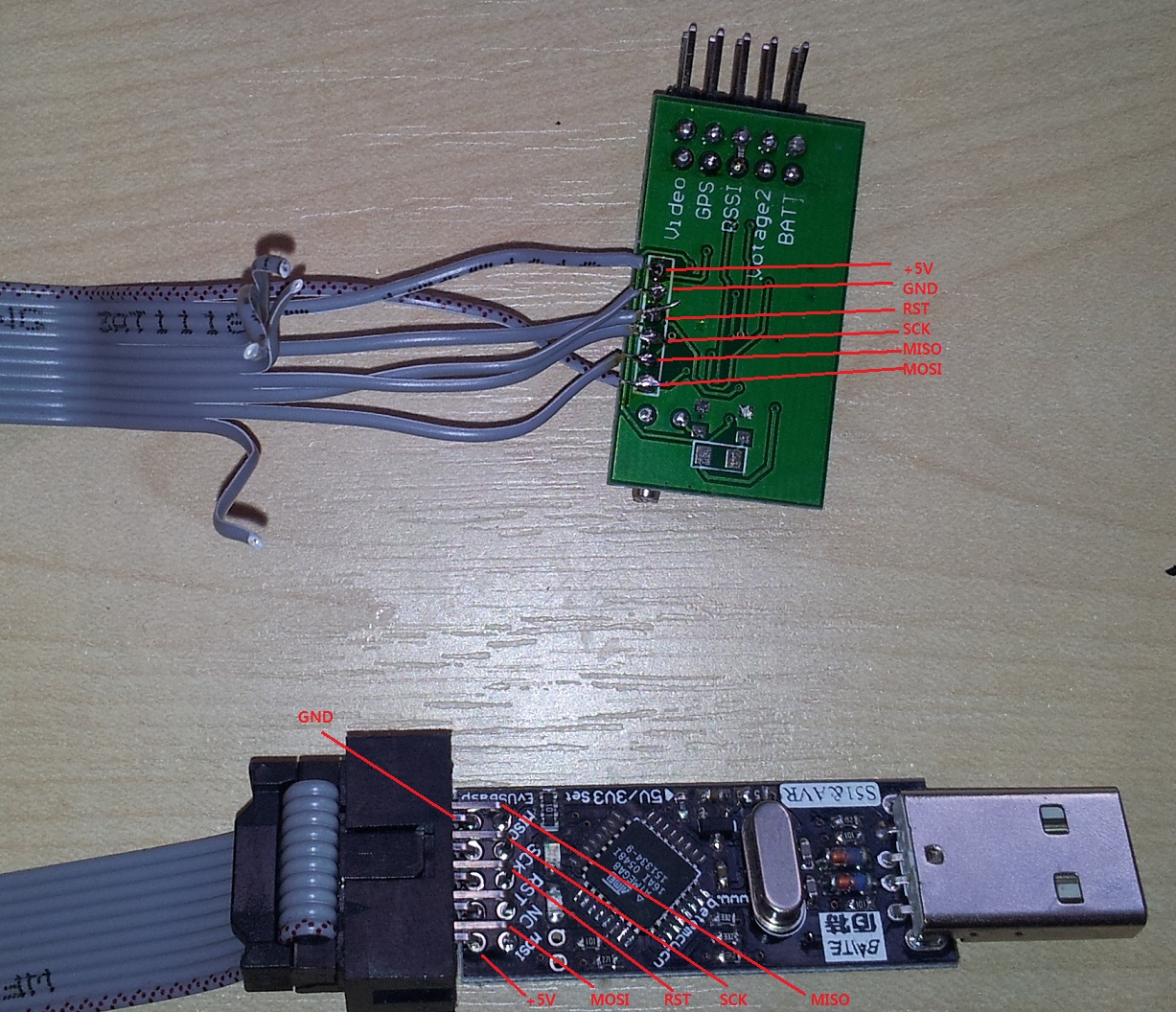

Celé zapojení by tedy mohlo vypadat nějak takto:
Před připojením do USB vašeho PC důrazně doporučuji pípákem na multimetru zkontrolovat, zda jsou plošky správně zapojené. Pokud ano, můžeme programátor zapojit. Ve Windows 7 mi sice PC nenašlo ovladače programátoru, ale následujícímu programu to nijak nevadilo, tak zřejmě má ovladače své.
Nyní potřebujete stáhnout nový firmware (2 soubory) a program, který vám ho do OSD ,,naleje“. Samotný firmaware naleznete přímo na stránkách projektu zde: cl-osd.googlecode.com/svn/trunk/G-OSD/. Skládá se ze souboru .eep a .hex.

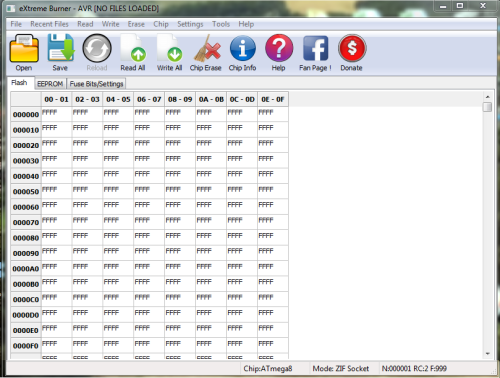

Program pro nahrávání doporučuji eXtreme Burner – AVR.
- Vybereme Chip a zde si nastavíme název chipu v programátoru. Já měl například ATMega8.
- Vybereme File | Open Flash a vybereme stažený .hex soubor s firmwarem
- Vybereme File | Open EEPROM File , dole přepneme na zobrazování souborů .eep a daný soubor s firmwarem také vybereme.
- Klikneme na Write All a potvrdíme.
- Data by měla nyní létat z vašeho PC s procesorem Intel i7 až ďábelskými 5kb/s a nakonec by jste měli vidět hlášku, že vše proběhlo v pořádku = vše můžete odpojit. Pokud hlášku neobdržíte, vezměte OSD i programátor, otevřete si okno a hoďte vše z něj.
Nakonec pro jistotu přikládám návod z Youtube uživatele Len02013:
12 komentářů u Přeprogramování G-OSD [20$] na CL-OSD (Home Arrow)
Napsat komentář
Pro přidávání komentářů se musíte nejdříve přihlásit.
No to je perfektní..Máš u mě malé, bezvýznamné plus…;)
Měl jsem ho blbec objednat… příště holt
Toho bezvýznamného plus si vážím 😛
Díky celkově za tyhle stránky, pár věcí mi to ulehčilo. Jdu defakto stejnou cestou jak ty, ale zastavil jsem se u 808 a monitoru. Shodou okolností jsem narazil na tohle OSD, koupil jsem ho a ž potom jsem zjistil že si o něm udělal tenhle krásný návod. Flash proveden, jestli úspěšně nevím protože nemám možnost momentálně zkoušky. Oproti tobě jsem nastavoval Chip – Atmega 88. Dělá to ten chlap z videa. Mám orig programátor z HK. Budu dělat homemade FPV helmu tak jsem zvědavý jak to dopadne
Díky a jsem rád, že to pomůže. Ono ty návody najdeš leckde ale většinou je to rozházený každý návod jinde a v AJ.
Také jsem si nebyl jist, jestli to funguje, ale vše je OK. Akorát u tohohle levnějšího = staršího GPS chipu trvá déle studený start. Mám vyzkoušeno min. 5 minut. Hold to nemá A-GPS funkci jak na mobilu.
Homemade? Tak to určitě taky budeme zvědaví, jak to dopadne..Každopádně přeju, ať to dopadne na jedničku a nezapomeň se pochlubit….;)
čerstvě vyzkoušeno a funguej to na jedničku. Flash úspěšný a GPS se mi chytla během asi 20 vteřin. Ještě musím přijít na to co to znamenají ty zkratky tam jako SDP atd. Někde jsem viděl návod.
Na helmu mám 2 možnosti, zatím čekám než mi dojde 4″ monitor z DX a potom půjde do vysloužilé svářečské helmy která se ještě upraví a nebo si udělám z EPP držák po vzoru Bobs Eco FPV Goggles
Dobrý, pochlub se pak ve foru s tou helmou. Jakto 20s, mně to trvá opravdu řádově minuty -studený start. Horký je samozřejmě v pohodě. Snad mám správně anténu tím logem nahoru 😀
Ahoj mám ještě pár dotazů, má nějaký příjmač od Hitecu výstup RSSI? (ty jako turnigák to asi vědět nebudeš ale co když ano…), dá se nějak měřit síla signálu FPV, je možnost s tímto OSD měřit výšku, třeba s nějakým novým SW? A to home arrow se vždycky uloží jako po zapnutí na tu pozici kde to zapneš a na ní tě to potom navádí nebo si když změníš místo létání musíš tu pozici nějak aktualizovat? Jinak se omlouvám že tak otravuju ale než nakoupím věci za tisíce chci si to ověřit 🙂 A tenhle web se mi líbí čím dál víc, chválík-dobrá práce 😉
Tak ten příjmač jsem si už zjistil, má to ta náhražka z hobbykingu. A ještě by mě zajímalo ohledně té přenosové jednotky FPV kterou máš ty, je nějaký výstup RSSI z příjmače? Něco jako toto http://www.rc-cam.com/forum/index.php?/topic/3510-rssi-meter-for-video-receiver/ akorát bych chtěj k tomu výstupu RSSI připojit druhý OSD a to by měřilo do obrazu sílu signálu FPV… Díky.
Hele tohle bych raději směřoval do fóra. Přenosová jednotka FPV, to jako FPV vysílač?
Výstup RSSI vysílač Turnigy nemá. K čemu druhé OSD? Toto OSD to měřit umí, respektivě jak chceě zapojit druhé OSD, také paralelně? Kdyžtak otevři na to vlákno v části fora. Díky
Ahoj,
můžu se zeptat, jak má svítit dioda potom, co se OSD připojí k baterce?
Flashnul jsem ho, ale dioda jen rychle bliká červeně a OSD nikde. Opravdu se připojuje „paralelně“ k obrazu z kamery? Většinou je Video IN a Video OUT…? Zkusil jsem i flashnout jiným FW, ale to byla diona úplně zhaslá, takže si nejsem jist, kde mám chybu….
Omlouvám se, někde asi chyba v kabeláži. Zkoušel jsem OSD připojit asi 10x a asi 10 flashnul a hned co jsem sem napsal, tak to jede…..
