Stavba quadrokoptéry – část 2. – stavba rámu


 Rám si samozřejmě můžete buď koupit, zvláště na stránkách hobbyking.com (platíte poštovné) anebo goodluckbuy.com (poštovné zdarma), nebo postavit.

Výhody kupovaného jsou jasné. Bez práce. Příjemné je, že si můžete koupit i lehčí rámy z uhlíku. Ty jsou ale zase křehčí, jak hliník.

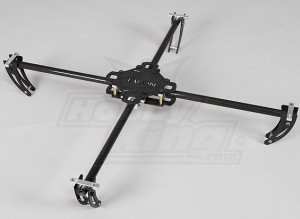

rám z HK z uhlíku (240g/500mm/30$)

Já jsem se rozhodl jít do vlastnoručně dělaného rámu z hliníku (něco už vydrží) spojeného sklotextilovými deskami. Materiál:

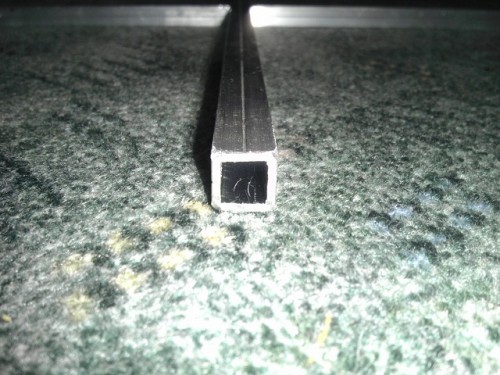

  • hliniková tyč 10x10x1000mm ………………. 100kč
  • sklotextilové desky 100x100x2mm ……….. 140kč
  • spojovací materiál ……………………………….. 80kč
  • florbalové míčky 4ks……………………………..140kč

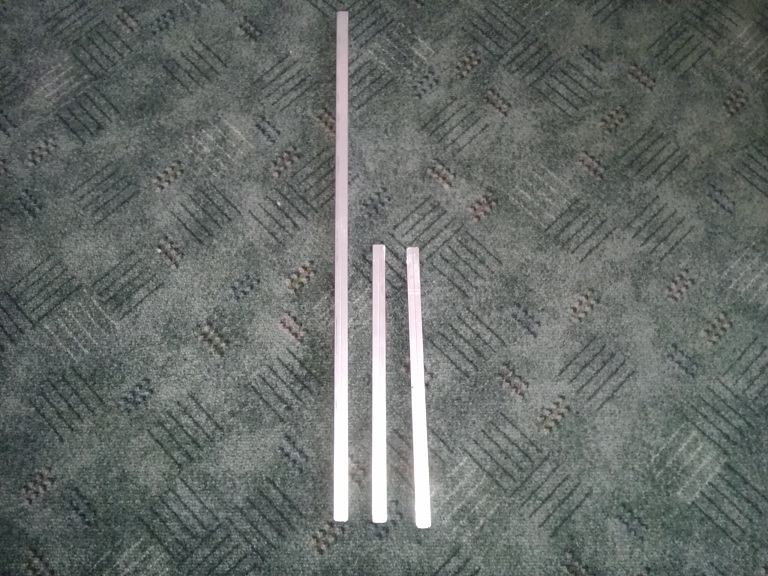

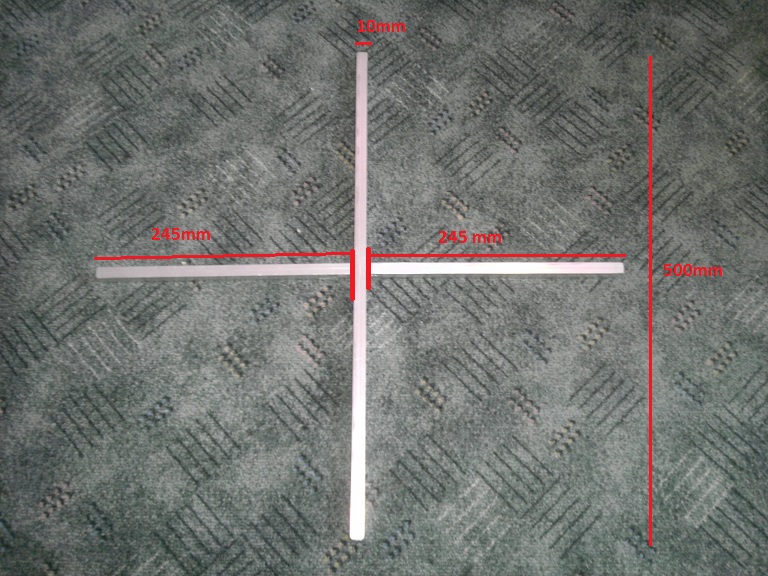

Tyč jsem koupil i se šrouby, maticemi a podložkami v Obi. Popravdě řečeno, co se týče šroubků, matic, podložek, jděte raději do ,,spojovacích materiálů“, vyjde vás to o mnoho levněji. Tyč jsem nařezal pilkou na železo na tři díly. 1x500mm a 2x 245mm tak, aby byla konstrukce po přiložení k sobě stejně dlouhá.

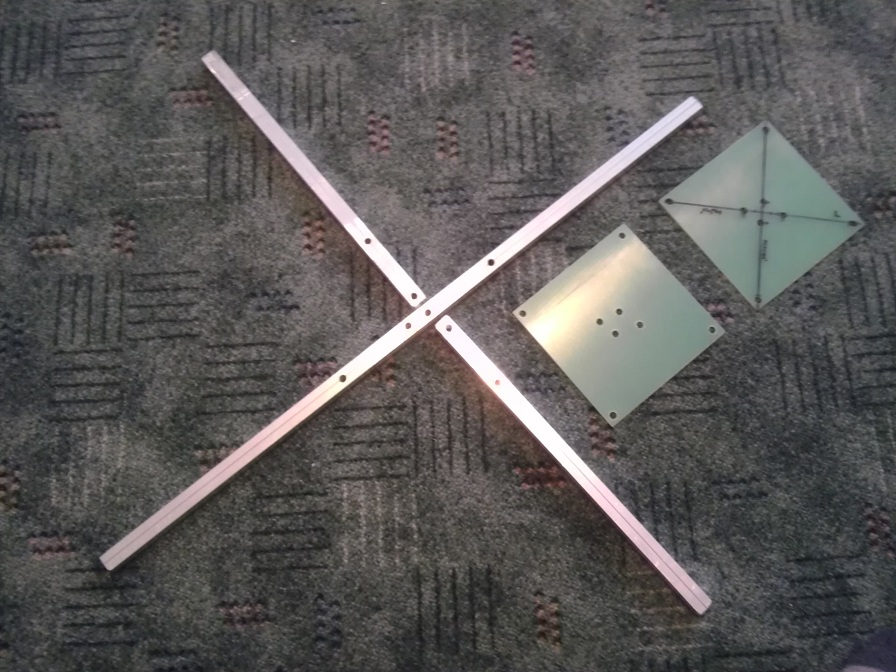

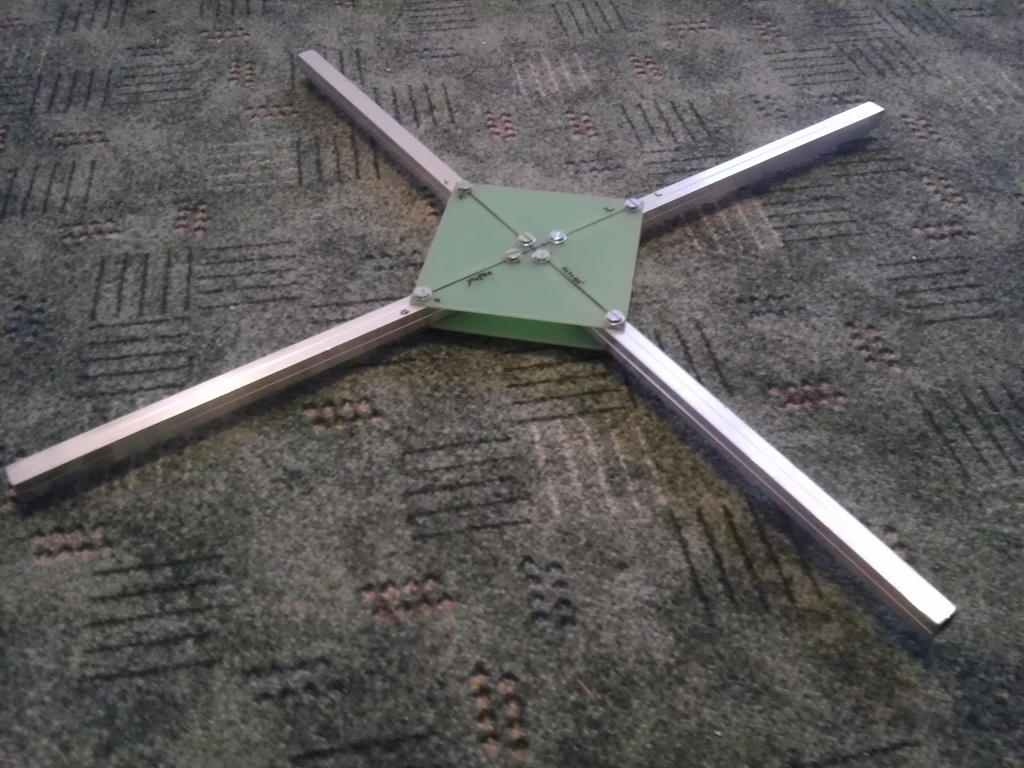

Desky jsem pořídil ve firmě ARCO (sídlí v hrozné ****** :-)). Tloušťku mám 2mm, ale bohatě bude stačit 1,5mm (méně váhy). Nejdříve jsem udělal připevňovací otvory, které drží desky s hliníkovými rameny a po přišroubování všechny ostatní otvory pro celkové odlehčení rámu. Na hliníku jsou otvory jen z boku, aby nebyla konstrukce oslabená ve zdvihu.

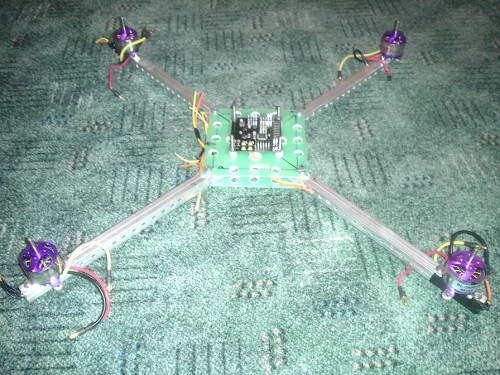

Poté přišlo na řadu protažení vodičů sloužících pro osvětlení. Nejlepší je použít  LED diody dimenzované přímo na 12V (nejsou nutné předřadné odpory) a dále došlo na přišroubování motorů (s pérovými podložkami kvůli vibracím). Poté jsem přišrouboval řídicí desku. Desku drží šrouby M3x40 mm, ale podpírají ji plastové trubičky uřízlé z hmožděnky viz foto.

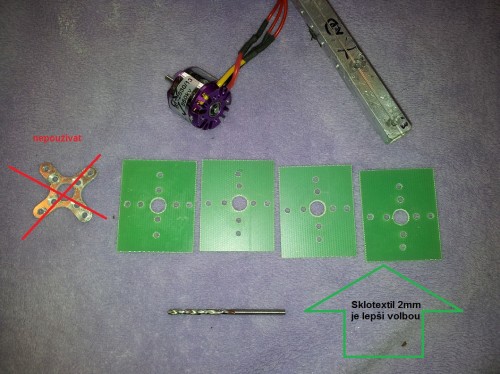

EDIT: Určitě si vyrobte vlastní podložky motorů, nebo využijte některé kvalitnější, než jsou originální dodávané z hliníku. Při prvním klepnutí je budete mít vypáčené. Já použil stejný materiál jako na stavbu středové desky držící ramena.

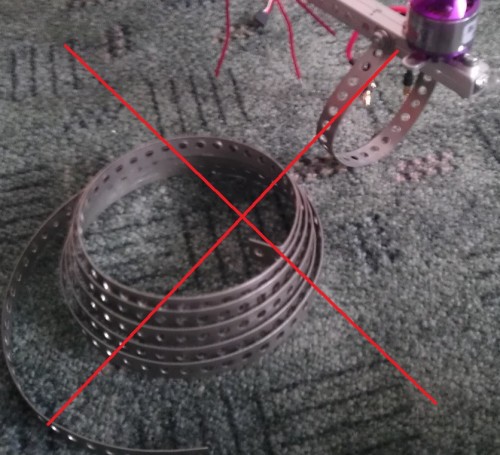

Nožičky jsem vyřešil pomocí žel. pásku, který jsem sehnal v OBI. Prodávají ho po větší délce, než je potřeba a cena je cca 70kč. Možná v železářství bude cena příznivější. Výhoda je především odpružení, které chrání veškerou elektroniku.

Oprava, každý se chybami učíme. Tyto nožičky sice parádně tlumily rázy, ale  po prvních pár přistáních se mi totálně zdeformovaly. Brzy tedy uvedu jiné řešení…

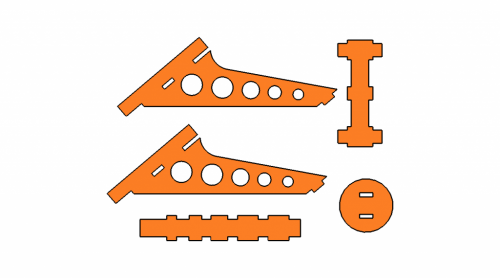

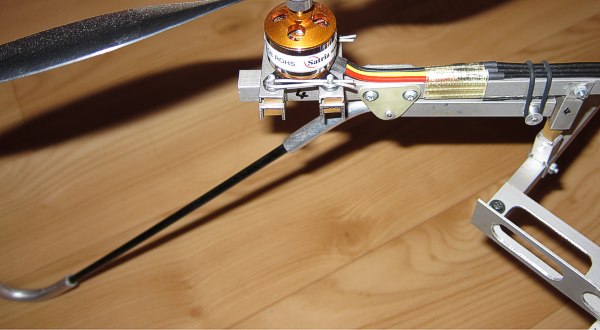

Na fóru mi bylo poraděno několik typů nožiček a všechny jsou velmi zajímavé, přidávám fotky od uživatelů rcmania.cz, co mi poslali. Snad jim to nebude vadit. V případě že ano, navrhuji mimosoudní vyrovnání a koupím jim pivo:

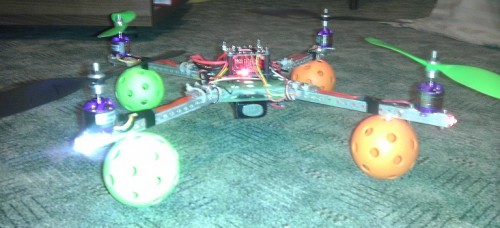

Já ovšem zvolil jediné z řešení a to to nejjednodušší. Koupil jsem 4 florbalové míčky. 2 červené dozadu a 2 zelené a jednoduše je spojil s konstrukcí pomocí sk-pásek. Bylo to levné (140kč) a hlavně rychlé a bez práce. Pokud nejste tak technicky zdatní, nebo se vám nechce shánět materiál (oba mé případy), doporučuji také zvolit toto řešení. Jinak místo florbalových míčků můžete zvolit míčky na pomalý tenis. Budou více pohlcovat nárazy, což je vhodné na naučení, ale zas mohou být až příliš měkké a může být problém s jejich uchycením.
